２０１７．１．１５号
|
 |

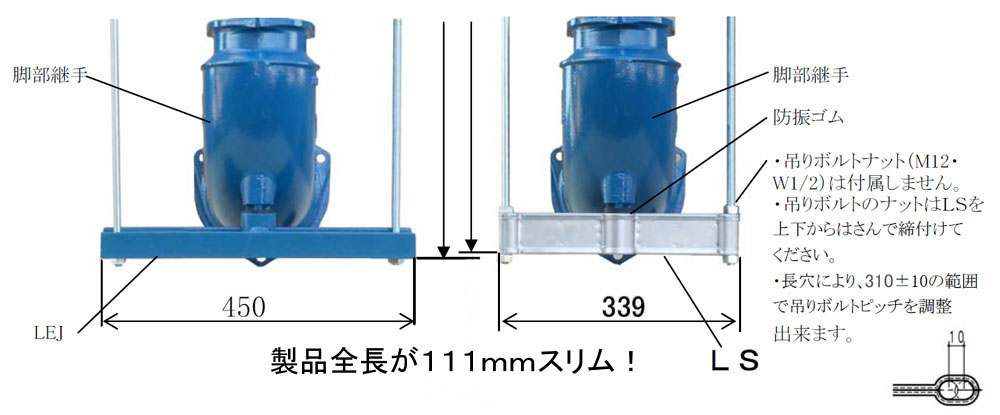

2003年よりご愛顧頂きました、脚部継手吊り下げ施工用治具ＬＥＪは、新たにＬＳとして生まれ変わりました。
ＬＳのメリットは以下の通りです。
①軽い（0.8kgf）
②天井裏への納まりが良い
③SUS304製
製品切り替え時期は、3月より順次切り替え予定です。
製品仕様
| |
LEJ |
LEJ（SU） |
|
LS |
| 材質 |
SS400 |
SUS304 |
SUS304 注）1 |
|
エポキシ樹脂コーティング |
なし |
プレス品（電解研磨） |
| 防振ゴム付 |
防振ゴム付 注）2 |
| 寸法［ｍｍ］ |
450×63×69 |
450×59×70 |
339×47×66.5 |
| 単重［ｋｇ］ |
2.9 |
2.3 |
0.8
|
注）1 ステンレスプレス品ですのでピットでも使用できます。
注）2 ＬＥＪで実績のある防振ゴムを使用しています。

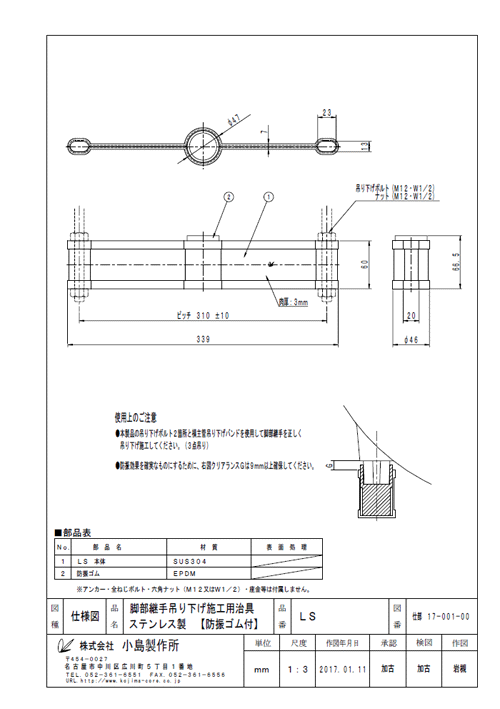

| 仕様図
|
|
使用上のお願い
|
|
|
|
| ・ |

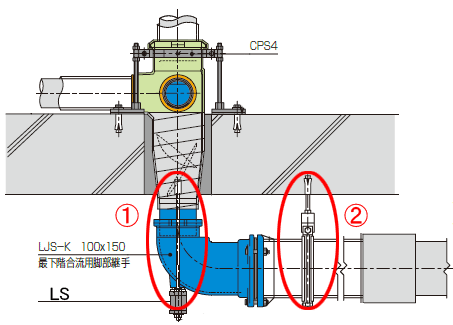

本製品の吊り下げボルト2箇所①と横主管吊りバンド②を使用して脚部継手を正しく吊り下げ施工してください。（3点吊り) |
 |
| ・ |
防振効果を確実なものにするために、クリアランスＧは９ｍｍ以上確保してください。
締め過ぎ注意!! |
 |
|
| ・ |
ＬＳを用いない場合は、お客様の責任で施工してください。 |
|
|
|
|
|
