コア排水システムは各階に同じ継手を設置することで、その性能が保証されています。しかし改修現場などにおいては、納まり上の制約もあり、その原則が遵守できないケースもあります。上階からの排水が流下することのない最上階のみをコンパクト型：KSTにした場合の排水性能を検証し、安全性を確認する試験を行いましたのでその一部を報告します。

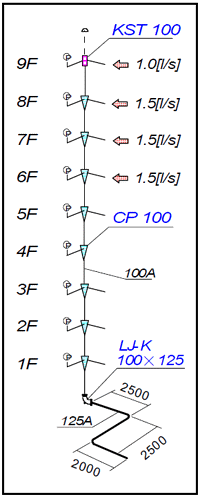

実験配管
※対象物件が台所流し単独系統であるため、１フロア当たりの負荷流量を１．０[L/s]の場合と１．５[L/s] の場合について実験した。
供試継手 CP60K 100×80 ， KST-S 100×80 排水立て管径 １００Ａ 排水横主管径 １２５Ａ 横主管形態 水平２曲がり2500×2500×2000 排水負荷 定流量 １〜５．５[L/s] こう配 1/100 試験方法 SHASE-S 218 「集合住宅の排水立て管システム
の排水能力試験法」に準拠※

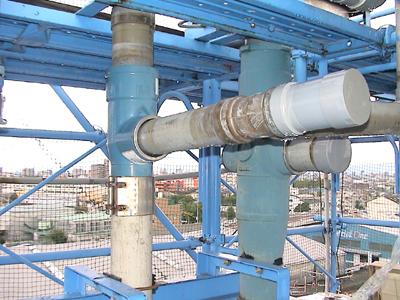

9F 配管状況

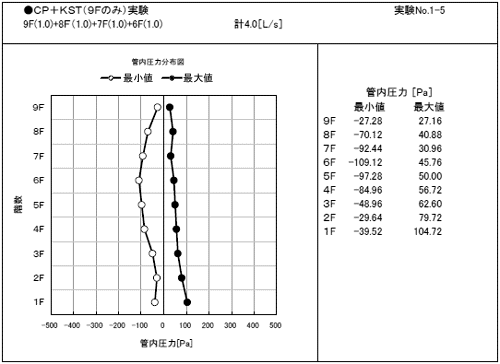

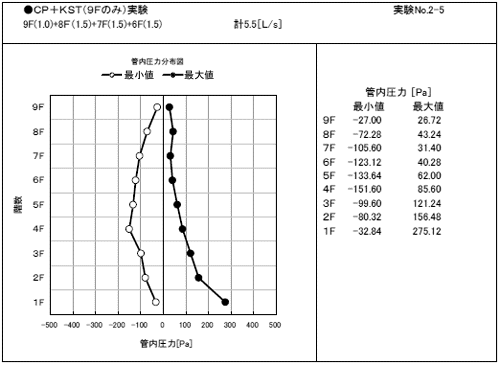

実験結果（代表的な例を抜粋）
単位：［l / s］ 単位：［Pa］ 実験NO. ９F ８F ７F ６F 合計 Psmin Psmax １−１ 1.0 1.0 -79.16 43.64 １−２ 1.0 1.0 2.0 -92.32 78.12 １−３ 1.0 1.0 1.0 3.0 -95.48 84.28 １−４ 0.5 1.0 1.0 1.0 3.5 -99.52 98.00 １−５ 1.0 1.0 1.0 1.0 4.0 -109.12 104.72 ２−１ 1.5 1.5 -103.72 62.08 ２−２ 1.5 1.5 3.0 -105.44 117.88 ２−３ 1.5 1.5 1.5 4.5 -145.64 169.00 ２−４ 0.5 1.5 1.5 1.5 5.0 -147.72 229.28 ２−５ 1.0 1.5 1.5 1.5 5.5 -151.60 275.12
考察
定常流量法により算定した対象物件の負荷流量：2.7 ［l / s］の約2倍の流量：5.5 ［l / s］を負荷した場合でも、システム最小値が-151.60［Pa］、システム最大値が+275.12［Pa］であり、判定条件である±400［Pa］以内に収まっており、安全性が確認できた。
